Grúa aérea de doble viga operada manualmente
Descripción

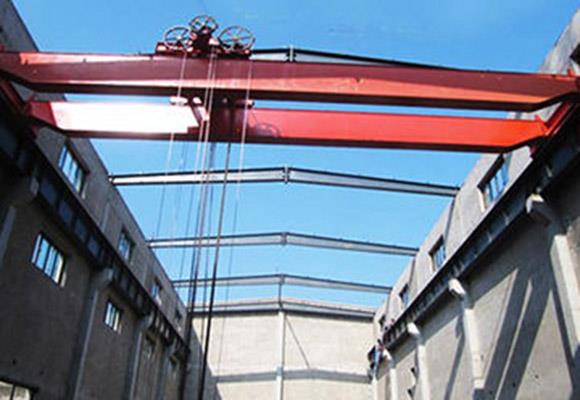

La grúa manual de doble viga es un tipo pequeño de grúa, adecuada para la instalación de equipos de fábrica, mantenimiento y lugares de trabajo sin suministro de energía.
La grúa de doble viga de operación manual está compuesta por el puente, el dispositivo de manejo del carro y el monorriel manual y otras partes importantes.
Está levantando el peso de 1 tonelada a 40 toneladas, el deber de trabajo es A1-A3 (luz).
Caracteristicas
Rendimiento con fiabilidad
Flexibilidad con la aplicación
Fácil de manejar
Facil mantenimiento
Presupuesto
Capacidad | T | 32 / 5,50 / 10 | ||||||||
Lapso | metro | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | |
Altura de elevación | metro | 16/18 | ||||||||
Velocidad de elevación | m / min | 15.6 | ||||||||
Carro 聽 velocidad de desplazamiento | m / min | 3.36-33.6.2.9-29 | ||||||||
Grúa 聽 velocidad de desplazamiento | m / min | 92.7 | 93.7 | 86.5 | ||||||
Peso total | kg | 15406 | 17290 | 20020 | 21724 | 24213 | 28579 | 31970 | 35389 | |
Max. Carga de la rueda | KN | 104 | 111 | 120 | 125 | 132 | 144 | 152 | 162 | |
Carril recomendado | Modelo | 43kg / m | ||||||||
Potencia total del motor | kw | 27.8 | 31.8 | |||||||
Dimensión principal (mm) | Span (m) | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | |
Parte superior del riel para grúa arriba | H | 1750 | 1840 | |||||||
Parte superior del carril para enganchar el centro | H4 | 55 | 5 | |||||||
Distancia de la base de la grúa | W | 5140 | 5334 | 5940 | ||||||
Ancho de la grúa | segundo | 3450 | 4400 | |||||||
Distancia del carril del carro | K | 1400 | ||||||||
Gancho dejó la limitación | S1 | 800 | ||||||||
Enganche la limitación correcta | S2 | 1250 |
