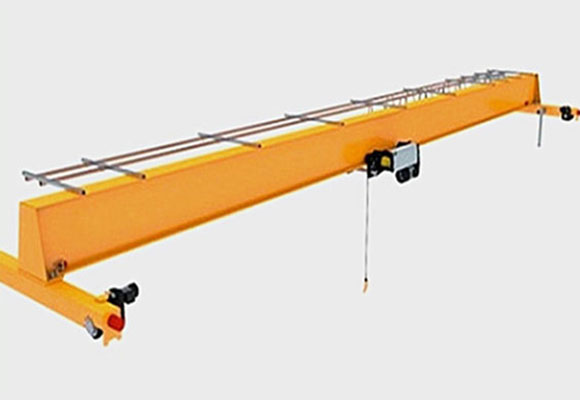

Grúa de puente de viga única operada manualmente

La grúa de puente de accionamiento manual modelo SL es una grúa de puente manual de una sola viga, todos los movimientos se conducen a mano, se utiliza en un lugar que no es fuente de alimentación. Esta grúa de puente se caracteriza por ser más razonable ...

Envíeconsulta Chatee ahora

Detalles

Grúa de puente de viga única operada manualmente

Descripción

La grúa puente de accionamiento manual modelo SL es una grúa aérea manual de una sola viga, todos los movimientos se conducen a mano, se utiliza en un lugar donde no hay fuente de alimentación.

Esta grúa de puente se caracteriza por una estructura más razonable y un acero de mayor resistencia como un todo, la viga principal está hecha por una viga en I o una viga de acero con marco de caja, los vagones de extremo están hechos por una viga de sección en C.

Esta grúa puente se usa junto con el polipasto de cadena como un juego completo.

La capacidad de 1 a 10 toneladas. El rango de 5m a 14m, el grado de trabajo es A1-A3. Temperatura de trabajo dentro de -25 a +42 centígrados.

Se prohíbe el uso de esta grúa puente en el entorno de combustible, explosivo para corrosivos.

Presupuesto

Capacidad	T	1
Lapso	metro	5	9	12	14
Altura de elevación	metro	3-10
Velocidad de desplazamiento de la carretilla	m / min	5.3
Velocidad de desplazamiento de la grúa	m / min	5.0
Peso total	Kg	650	850	1090	1310
Max. Carga de la rueda	KN	0.65	0.73	0.81	0.86
Dimensión principal (mm)	Span (m)	5	9	12	14
Parte superior del riel para grúa arriba	H	520
Parte superior del carril para enganchar el centro	H4	550	580	610	650
Distancia de la base de la grúa	W	1200		1600
Ancho de la grúa	segundo	1800		2200
Gancho dejó la limitación	S1	360	380	395	420
Enganche la limitación correcta	S2	360	380	395	420

Capacidad	T	2
Lapso	metro	5	9	12	14
Altura de elevación	metro	3-10
Velocidad de desplazamiento de la carretilla	m / min	5.9
Velocidad de desplazamiento de la grúa	m / min	5.0
Peso total	Kg	700	870	1320	1550
Max. Carga de la rueda	KN	1.13	1.19	1.29	1.40
Dimensión principal (mm)	Span (m)	5	9	12	14
Parte superior del riel para grúa arriba	H	520
Parte superior del carril para enganchar el centro	H4	720	750	790	870
Distancia de la base de la grúa	W	1200		1600
Ancho de la grúa	segundo	1800		2200
Gancho dejó la limitación	S1	400	415	440	490
Enganche la limitación correcta	S2	400	415	440	490

Capacidad	T	3
Lapso	metro	5	9	12	14
Altura de elevación	metro	3-10
Velocidad de desplazamiento de la carretilla	m / min	4.7
Velocidad de desplazamiento de la grúa	m / min	5.0
Peso total	Kg	810	1200	1460	1800
Max. Carga de la rueda	KN	1.61	1.79	1.87	1.97
Dimensión principal (mm)	Span (m)	5	9	12	14
Parte superior del riel para grúa arriba	H	520
Parte superior del carril para enganchar el centro	H4	900	940	980	1030
Distancia de la base de la grúa	W	1200		1600
Ancho de la grúa	segundo	1800		2200
Gancho dejó la limitación	S1	460	485	510	540
Enganche la limitación correcta	S2	460	485	510	540

Capacidad	T	5
Lapso	metro	5	9	12	14
Altura de elevación	metro	3-10
Velocidad de desplazamiento de la carretilla	m / min	4.7
Velocidad de desplazamiento de la grúa	m / min	5.0
Peso total	Kg	960	1360	1730	2210
Max. Carga de la rueda	KN	2.5	2.75	2.86	3.01
Dimensión principal (mm)	Span (m)	5	9	12	14
Parte superior del riel para grúa arriba	H	600
Parte superior del carril para enganchar el centro	H4	1210	1250	1300	1360
Distancia de la base de la grúa	W	1200		1600
Ancho de la grúa	segundo	1800		2200
Gancho dejó la limitación	S1	520	560	585	625
Enganche la limitación correcta	S2	520	560	585	625

Capacidad	T	10
Lapso	metro	5	9	12	14
Altura de elevación	metro	3-10
Velocidad de desplazamiento de la carretilla	m / min	4.2
Velocidad de desplazamiento de la grúa	m / min	5.0
Peso total	Kg	1420	1870	2250	2830
Max. Carga de la rueda	KN	4.89	5.29	5.44	5.65
Dimensión principal (mm)	Span (m)	5	9	12	14
Parte superior del riel para grúa arriba	H	720
Parte superior del carril para enganchar el centro	H4	1390	1440	1490	1550
Distancia de la base de la grúa	W	1800
Ancho de la grúa	segundo	2600
Gancho dejó la limitación	S1	555	585	615	650
Enganche la limitación correcta	S2	555	585	615	650
