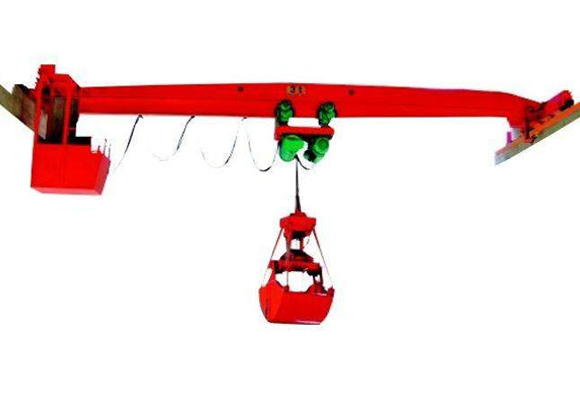

Grúa aérea de una sola viga con agarradera
Grúa aérea de una sola viga con agarradera La grúa eléctrica de agarre de una sola viga LDZ es una especie de grúa de una sola viga común con agarradera y una carretilla elevadora eléctrica, la capacidad nominal es de 2 ~ 20t, 4,5 m ~ 28,5m, y la temperatura de trabajo es de -20 ℃ ~ + 40 ℃, no se permite su uso en el entorno con ...
Grúa aérea de una sola viga con agarradera
Descripción
LDZ grúa de agarre eléctrica de una sola viga es una especie de grúa de una sola viga común con agarradera y carretilla elevadora eléctrica, la capacidad nominal es de 2 ~ 20t, span 4.5m ~ 28.5m, y la temperatura de trabajo es -20 ℃ ~ + 40 ℃, no permitido para usar en el medio ambiente con inflammabl5. explosiv5. medio corrosivo. Esta grúa adecuada para la fábrica, almacenes y planta de almacenamiento para el manejo de materiales a granel.
Esta parte mecánica de la grúa es de una sola viga, hecha por viga de acero de alta calidad y ranura en forma de U de una sola vez; el material de la placa de acero es Q235 o Q3452. el carro del extremo es un tubo rectangular o soldado por una placa de acero de alta calidad; las vigas están conectadas por un perno clase 10.9, el sistema de desplazamiento de la grúa es impulsado por tres en uno o motor tradicional y accionado por un reductor.
Caracteristicas
1. Estructura razonable5. fuerte capacidad de carga;
2. Strong ragi4.
3. Podría ser la velocidad común o el control de velocidad de varias frecuencias
4. Arranque y parada suaves, buen funcionamiento.
5. Low nois5. bajo costo de mantenimiento;
Presupuesto
Capacidad | T | 1,2,3,5,10,16,20 | |||||||
Lapso | metro | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
Altura de elevación | metro | 6, 9, 12,18, 24, 30 | |||||||
Velocidad de elevación | m / min | 0.35 / 3.5.0.7 / 7,0.8 / 8 | |||||||
Velocidad de desplazamiento del polipasto | m / min | 20 | |||||||
Velocidad de desplazamiento de la grúa | m / min | 20,30 | |||||||
Max. Carga de la rueda | KN | 8.7 | 9.9 | 11 | 12.2 | 12.8 | 14 | 16.7 | 19.4 |
Carril recomendado | Modelo | 24 kg / m | |||||||
Potencia total del motor | kw | 1.7 | |||||||
Dimensión principal (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
Parte superior del riel para grúa arriba | H | 490 | 530 | 580 | 660 | 745 | |||
Parte superior del carril para enganchar el centro | H4 | 910 | 955 | 970 | 990 | 1010 | |||
Distancia de la base de la grúa | W | 1500 | 2000 | 2000 | 2500 | 2500 | 3000 | 3500 | 4000 |
Ancho de la grúa | segundo | 2000 | 2500 | 2500 | 3000 | 3000 | 3500 | 4000 | 4500 |
Gancho dejó la limitación | S1 | 796 | |||||||
Enganche la limitación correcta | S2 | 1274 |
